玉米螺旋輸送機視頻

產品介紹

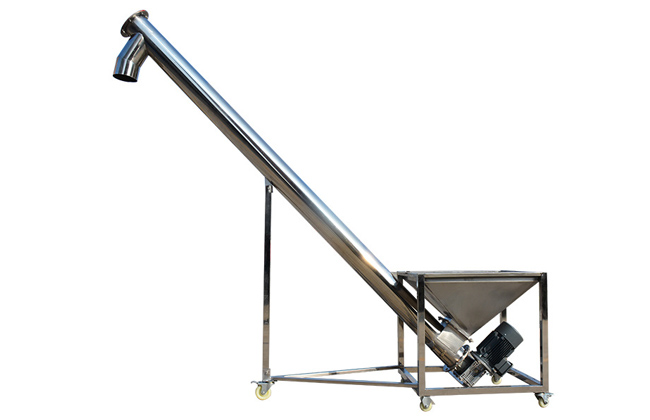

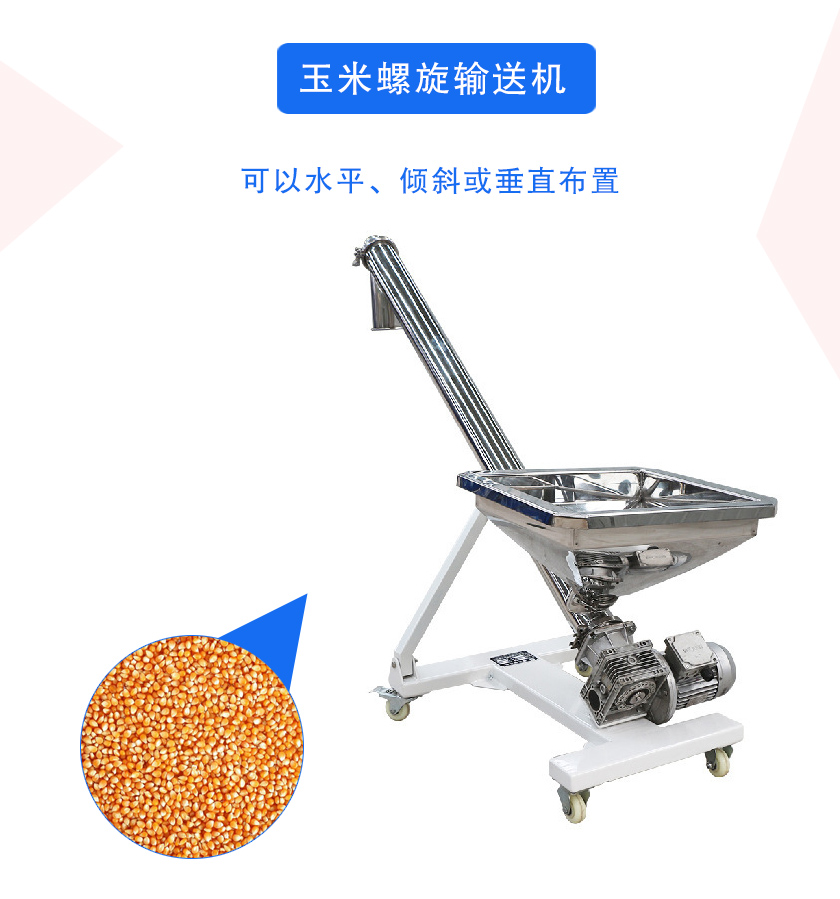

玉米螺旋輸送機是專門用于玉米輸送的設備，可以水平、傾斜或垂直布置，玉米螺旋輸送機是我廠根據現場工況環境改良的一款螺旋，其重量輕，采用支架支撐，帶有滑輪，可隨時移動放置，非常方便用戶使用。

玉米螺旋輸送機有有七種規格。螺旋直徑：150、200、250、300、400、500、600；十種標準轉數（數/分）：20、30、35、45、60、75、90、120、150；螺旋機長度：從3米起到70米止，每隔0.5米一擋，螺旋輸送機長度可自由選擇。

現場視頻

突出優勢

1、螺旋體直徑小、轉速高、輸送量大，特別適用于傾斜和垂直輸送。

2、輸送量可達142立方/時，長度可達70米

3、具有良好的密封性，無粉塵和污染泄漏現象，即不浪費又創造了良好的工作環境。

4、可中間多點裝料、卸料，操作方便。

細節與結構

玉米螺旋輸送機主要由驅動裝置、頭部裝配、機殼、螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。

驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

頭部裝配：有推力軸承，可承受輸送物料時產生的軸向力。

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

螺旋體：材質為不銹鋼或碳鋼。

槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

工作原理

玉米螺旋輸送機是利用旋轉的螺旋葉片將糧食推移而進行輸送，使物料與螺旋葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。糧食在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，糧食在螺旋輸送機中的運送，完全是一種滑移運動。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
