產品介紹

FU鏈式輸送機也叫鏈式輸送機，采用板式滾子鏈作牽引構件，改埋刮板機牽引鏈條與導軌的滑動摩擦為滾動摩擦，大大減小了刮板鏈條的運行阻力，功耗小，刮板鏈條壽命長，可實現多點加料、多點卸料，并可實現遠距離的物料輸送，輸送距離長達為60米以上，輸送量高達500立方/時。

FU鏈式輸送機有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等各種規格，也可根據廠家尺寸加工非標鏈式輸送機。

注：FU鏈式輸送機輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與我廠聯系特殊訂貨。

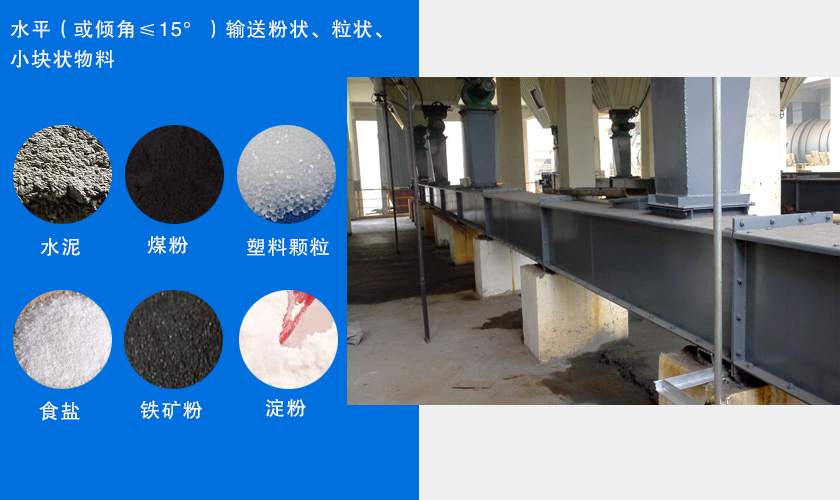

適用物料

fu鏈式輸送機適合水平或傾斜（傾角≤15°）輸送粉狀、顆粒狀和小塊物料，如水泥、黃沙、石灰石粉、煤粉、石英砂、尿素、鐵礦粉、小麥、食鹽、淀粉、麥芽糖、稻谷、大豆、玉米、化肥、塑料顆粒等。

現場視頻

FU鏈式輸送機可水平或傾斜15°輸送粉狀、小塊狀物料，水平輸送距離可達60米，全封閉式機殼可防止物料在輸送過程中出現粉塵飛揚

突出優勢

1、可以允許在小容量空間內輸送大料物料，輸送量可達15-500立方/時。

2、水平輸送距離可達60米以上。

3、合金鋼經熱處理加工而成的輸送量，使用壽命長。

4、采用鏈鉤輸送大大減少物料對其的阻力，使其能耗僅為螺旋輸送機的30%~60%。

5、可選擇多種型式的進出料口，可高架、地面或地坑布置，可水平或爬坡(≤15°)安裝。

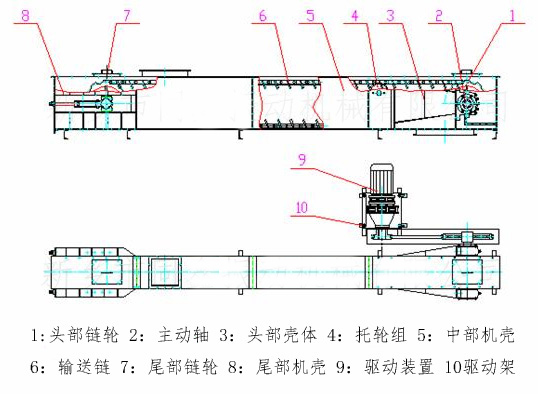

外形結構示意圖

FU鏈式輸送機主要由驅動裝置、首節（傳動大鏈輪）、中間節、尾節（從動輪和輸送鏈張 緊裝置）、輸送鏈、進料口和出料口組成。

工作原理

FU鏈式輸送機工作原理視頻

散料具有內摩擦和側壓力的特征，在機槽內受到fu鏈式輸送機在其運動方向上的拉力，使其內部壓力增加，顆粒之間的內摩擦力增大，在水平輸送時，這種內摩擦力保證了料層之間的穩定狀態，形成連續的整體流動，當料層之間的內摩擦力大于物料與槽壁之間的外摩擦力時，物料隨著輸送機一起向前運動，當物料高度與基槽寬的比值滿足一定條件下，料流是穩定的。

技術參數

型號	槽寬	理想粒度	10%粒度	鏈條線速（m/min）							物料濕度
				10	12	13.5	15	16	20	25
				最適輸送量（m³/h）
FU150	150	＜4	＜8	6-9	-	-	9-13	-	12-18	15-23	≤5%
FU200	200	＜5	＜10	12-16	-	-	18-24	-	24-32	30-40
FU270	270	＜7	＜15	21-30	25-26	28-40	31-45	34-48	42-60	52-75
FU350	350	＜9	＜18	-	40-56	-	54-75	-	72-100	90-125
FU410	410	＜11	＜21	-	55-80	-	70-100	-	95-130	105-150
FU500	500	＜13	＜25	-	80-110	-	105-145	-	140-200	160-225
FU600	600	＜15	＜30	-	115-160	-	150-210	-	200-290	230-300
